醴陵陶瓷会展馆

设计咨询中心（二等奖）

项目概况

项目位置：湖南•株洲•醴陵

规模：总用地面积：132398.22㎡；总建筑面积：64459.9㎡

功能：会展、会议

(效果图)

绿色设计亮点

被动式绿色、低碳的设计理念贯穿于项目设计全过程。

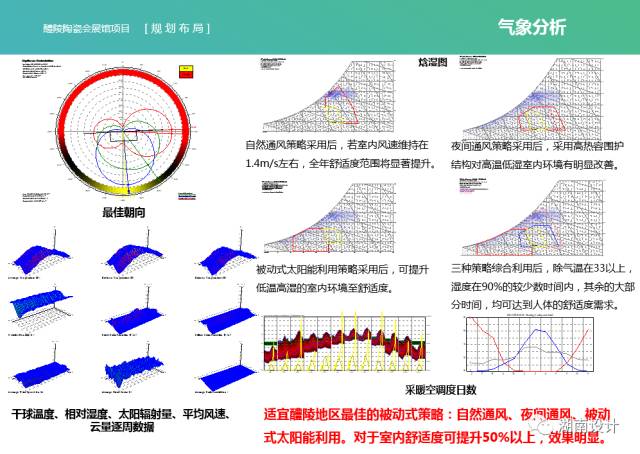

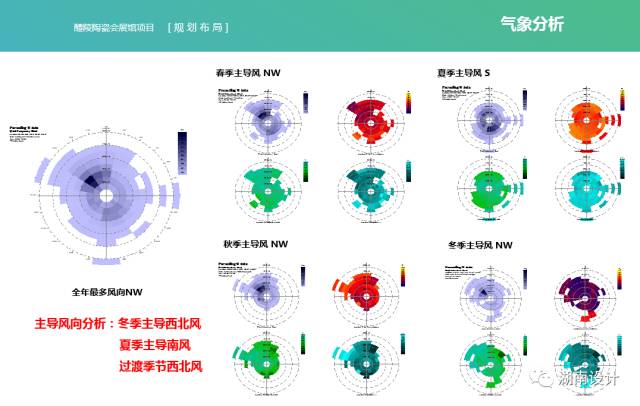

项目在方案阶段从当地气象条件入手分析，总结出适宜本项目的三种被动式绿色、低碳设计策略：自然通风、夜间通风、被动式太阳能利用。被动式设计策略的应用对于室内舒适度可提升50%以上，效果明显。

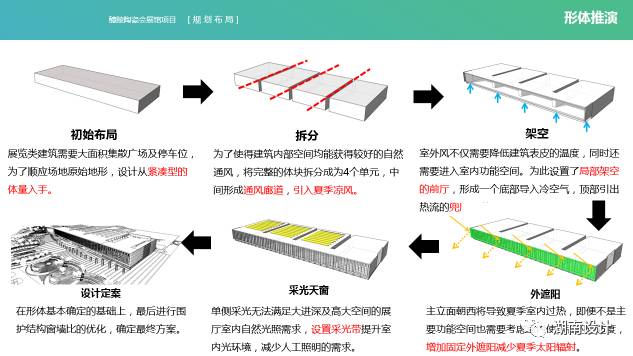

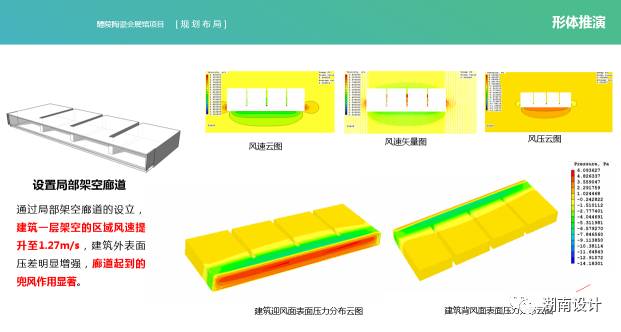

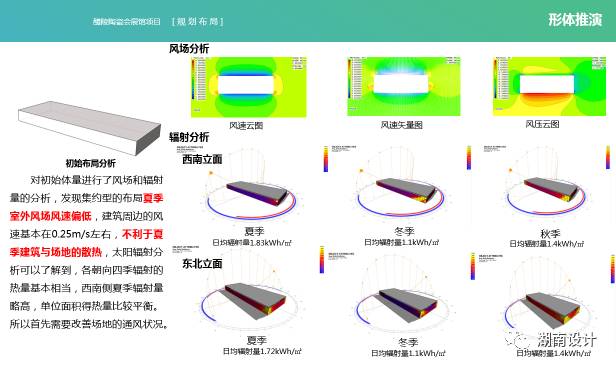

项目的形体推演过程充分融入最佳被动式设计策略，综合考虑通风、采光、遮阳等，通过将体块的拆分与架空，形成贯穿建筑内部的通风廊道、兜风廊道，合理采用西向遮阳、屋顶采光通风气楼等与建筑构件一体化，实现建筑技术与艺术的完美结合。

项目在深化设计阶段，针对绿色建筑技术专项内容，以建筑性能模拟软件辅助优化设计：

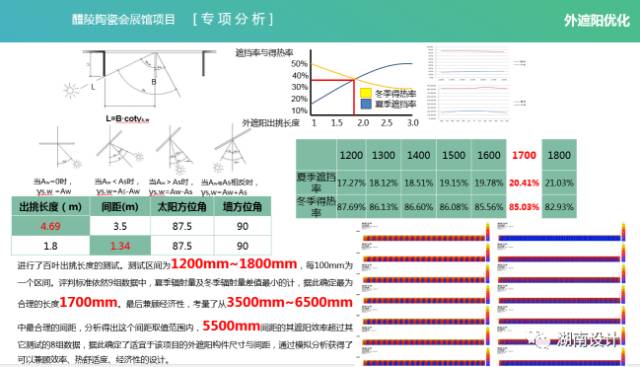

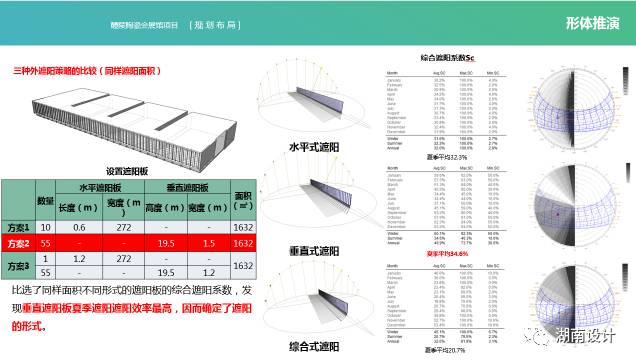

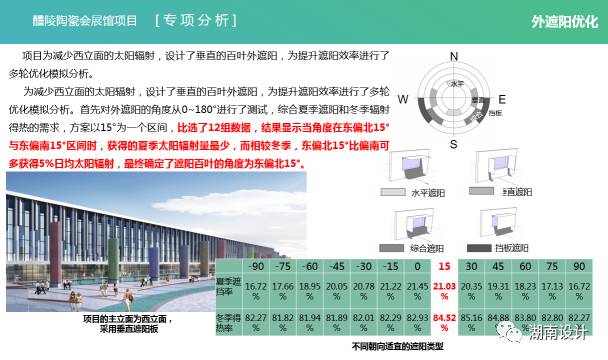

外遮阳百叶专项分析与优化：比选了12组数据，确定最佳遮阳百叶的角度为东偏北15°；进行了百叶出挑长度的测试，确定合理挑出长度为1.7m，间距5.5m。据此确定适宜于该项目的外遮阳构件偏转角度、尺寸与间距，通过模拟分析获得了可以兼顾效率、热舒适度、经济性的精细化设计。

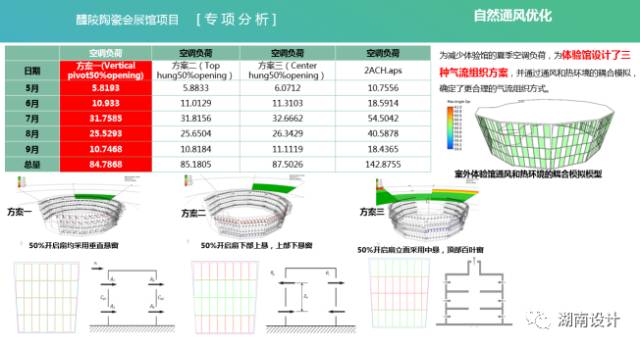

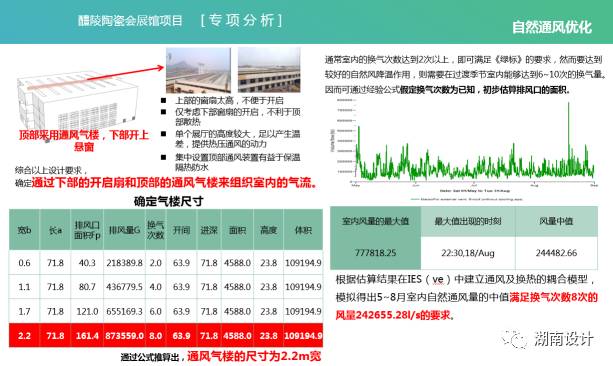

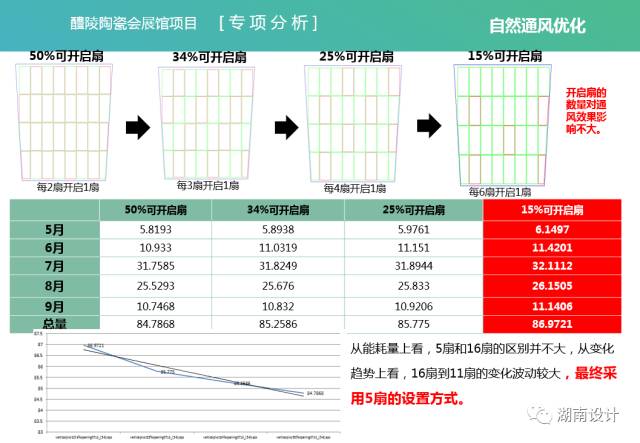

自然通风专项分析与优化：建立通风及换热的耦合模型，得出5~8月室内自然通风量的中值满足换气次数8次/h的风量，确定以下部的开启扇和顶部的通风气喽方式来组织室内的气流，夏季空调能耗可减少约20%。

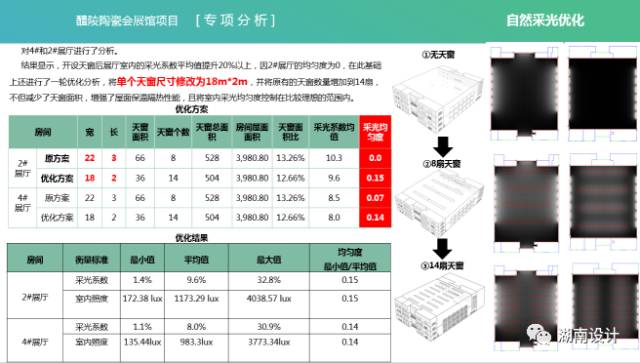

自然采光专项分析与优化：经多方案比选，将单个天窗尺寸减小并调整为18m*2m，天窗数量增加到14扇，不但减少了天窗面积，增强了屋面保温隔热性能，亦将室内采光均匀度控制在比较理想的范围内。

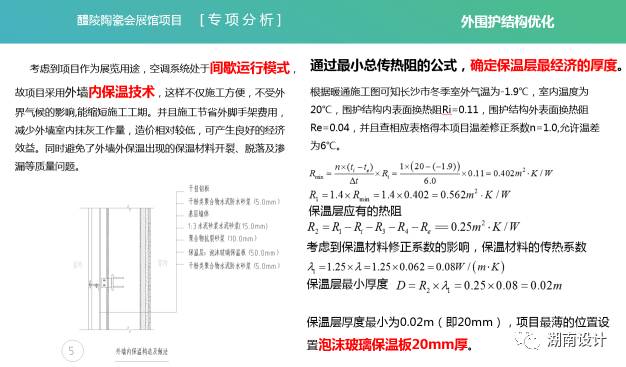

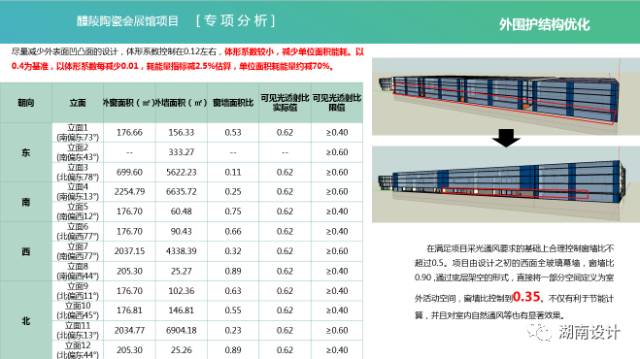

外围护结构专项分析与优化：采用规整的建筑形体，减少了外表面凹凸面的设计，体形系数控制在0.12，利于建筑节能（以体形系数0.4为基准，以体形系数每减少0.01，耗能量指标减2.5%估算，本项目预计单位面积耗能量约减70%）。

专家点评

醴陵陶瓷会展馆项目，不被标准束缚，因地制宜，以被动式设计方法作为主要的技术路线，设计注重对场地环境、资源的分析、统筹、利用，避免了技术的堆砌。采用被动、适宜的策略和方法，借助性能分析模拟，优化建筑细部的构造设计与配套设施设备设计，使建筑的技术体系合理完备，达到技术与艺术的融合，为工程项目的精细化设计、全生命期内的运行使用方面提供了良好的借鉴。

长沙国际会展中心配套精品酒店建设工程

建筑四院（三等奖）

项目概况

项目位置：湖南•长沙

规模：总用地面积11150㎡；总建筑面积：77282.74㎡

功能：酒店

(效果图)

绿色设计亮点

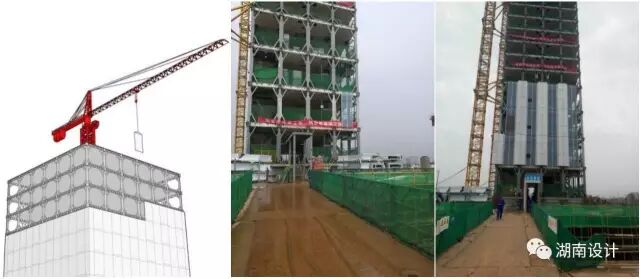

装配式斜支撑节点钢框架中心支撑体系：大大地缩短了现场施工时间，同时最大化楼层净高和建筑使用面积。

集成式组合楼板：由钢筋混凝土压型钢板并集成水、暖、电等管路的架空钢框架，工厂化程度极高，在节材方面有着巨大优势。施工过程全程干作业施工，减少对周边环境的破坏的同时不仅提高了现场安装效率，更加方便于后期检修。

单元式幕墙：创新性的使用单元式幕墙，每块幕墙都是一个单独的单元体，检修和更换时仅需拆下单块幕墙，方便快捷，大幅度降低后期的维护修理费用。

土建装修一体化设计施工：设计过程中即统一进行建筑构建上的空洞预留和装修面层固定件的预埋，减少了现场作业，加快施工进度，最大化减少施工材料的浪费以及建筑垃圾的产生。

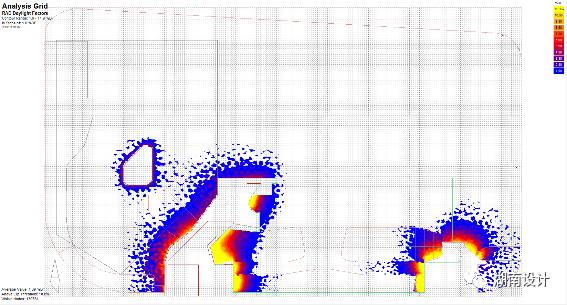

地下空间导光筒设计：基于建筑地下室功能，采用采光模拟分析软件优化导光筒布置，地下空间达到了较好的采光效果；通过导光筒设计，地下车库昼间照明能耗降低20%。

高效热回收新风机组：项目1-4层酒店餐饮、会议用房采用带热回收的新风处理机组，5-23层客房采用带热回收的全新风系统，热回收效率在65%以上，有效的回收排风冷热量，降低建筑空调能耗。

(新风热回收示意图及机组)

高性能围护结构设计：外墙采用100mm半硬质保温岩棉板+200mm钢结构层（密封空气层）+轻钢龙骨50mm半硬质防火保温岩棉板，平均传热系数K=0.34W/(m•K)；屋顶采用50mm钢筋混凝土预制主板+钢桁架（内填半硬质保温岩棉板200mm，密封空气层250mm），平均传热系数K=0.36W/(m•K)；外窗采用铝合金框中空Low-E玻璃（6+12A+6遮阳型），平均传热系数K=2.0W/(m•K),高性能围护结构的设计，大大的降低了空调容量及设备投资和后期运行能耗费用。

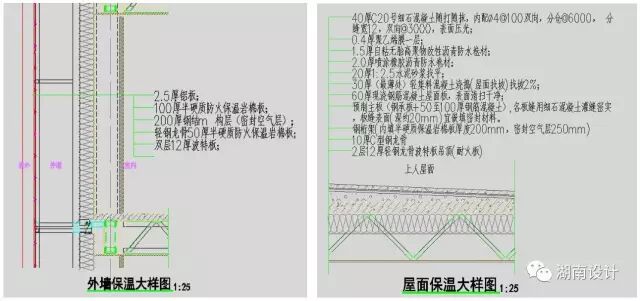

(外墙与屋顶保温大样图)

专家点评

该项目采用钢结构装配式建筑设计建造，采用了与项目特色相对应的模块化建筑设计手法，使建筑功能、立面造型、施工技术有机结合，体现了装配式建筑在资源节约、环境保护方面效益明显的特点。

华悦商业广场（A地块）

建筑二院（优秀奖）

项目概况

位置：湖南•长沙

规模：用地面积：33143.66㎡；总建筑面积：29万㎡

功能：城市CBD商业综合体

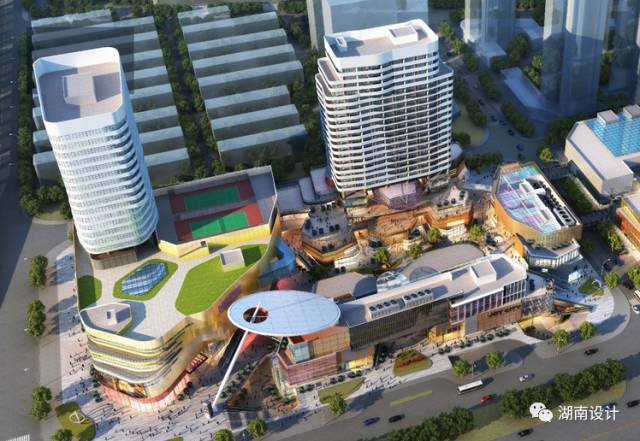

(效果图)

绿色设计亮点

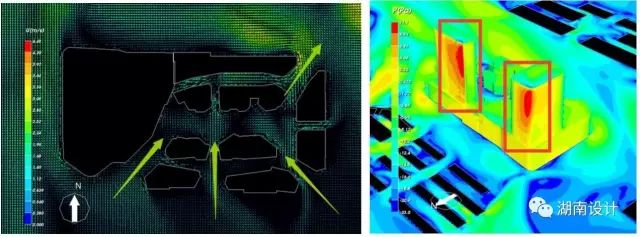

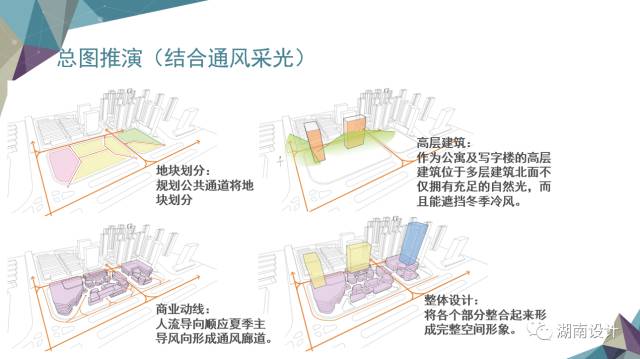

基于气候环境适应性的总图推演：在建筑方案的推演过程中，贯彻绿色设计理念，将人流导向顺应夏季主导风向形成通风廊道，提升夏季商场内自然通风效果，提升人员舒适度，提高顾客购物体验；另外将高层写字楼及公寓布置于裙楼北侧，最大限度引入自然采光，降低照明能耗的同时遮挡冬季冷风。

(通风廊道引入夏季自然风高层布置北侧遮挡冬季冷风)

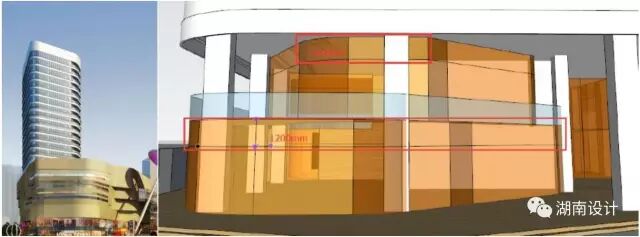

高性能围护结构优化设计：基于围护结构节能分析与优化，在维持建筑立面美观及室内景观视野的情况下，合理地将窗墙比控制在0.5以下，提升建筑整体节能性能的同时节省造价。

(优化窗墙比)

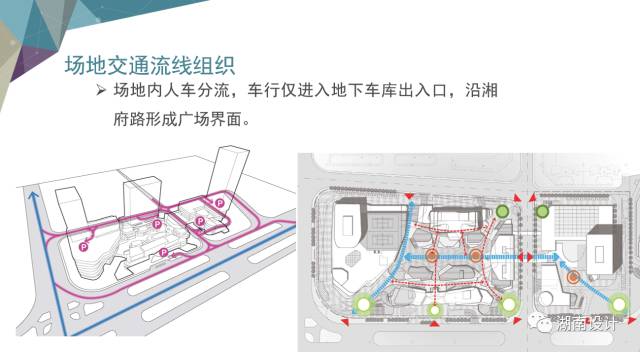

立体机械停车位：繁华的城市CBD停车难一直是棘手问题，项目场地采用层级式人车分流方式，集中设置了非机动停车位鼓励低碳环保出行，同时在地下设置机械式立体车库来提高停车效率。

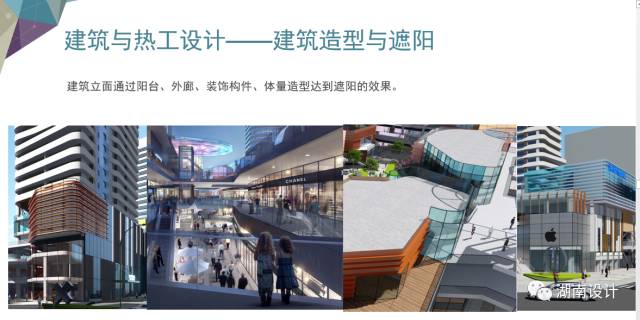

建筑遮阳与构件一体化：通过阳台、外廊、构件、体量造型形等多种方式相结合，形成被动式建筑自遮阳，减少建筑立面所受太阳辐射量，降低空调能耗，同时避免太阳直射形成眩光，提升室内采光均匀度。

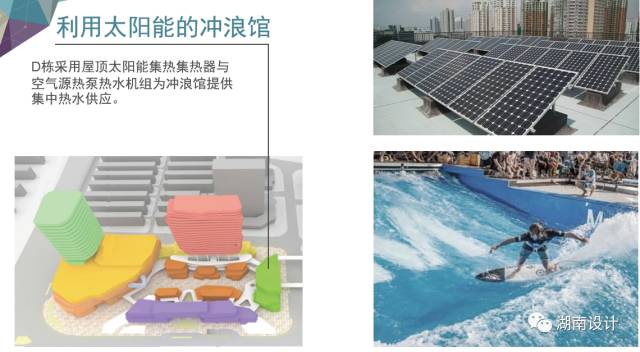

可再生能源利用：从建筑功能需求出发，设置太阳能热水系统，以空气能热泵作为辅助热源，最大限度利用再生能源提供集中热水，减少常规能源消耗，提升社会环境效益，实现节能减排、可持续发展。

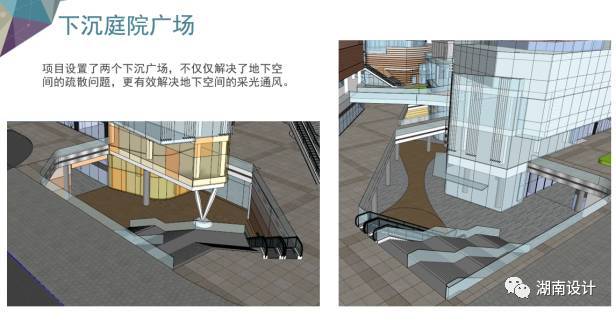

下沉庭院广场：结合商业综合体特点，在内街与入口处设置两下沉广场，在解决地下空间疏散问题的同时，有效地解决了地下空间的采光通风，最大限度将自然光和自然通风引入地下室。

(下沉广场减少地下层昼间照明能耗30%)

专家点评

该项目注重场地环境、资源分析、整合，采用了适应当地气候条件的总体布局与建筑形式。同时，结合建筑功能需求采用适宜技术措施，改善了建筑室内外的舒适性，达到了各种资源的有效利用。该项目为大型商业综合体的绿色建筑实践提供了借鉴。

洋湖垸公交站场项目

建筑三院（优秀奖）

项目概况

项目位置：湖南•长沙

规模：总建筑面积37817.74㎡

功能：公交停保场、充电与综合管理

(效果图)

绿色设计亮点

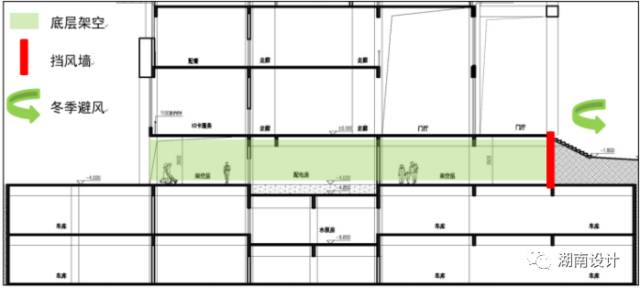

底层架空通风技术：利用地形高差设置底层架空形式（层高4m），增强场地的自然通风状况，改善夏季、过渡季的热舒适环境质量，同时可增加室外公共活动空间。另外结合气候特点，在架空层北侧设置实体挡风墙，有效防止冬季主导风向带来的不利气候影响。架空层范围内集中布置公共活动场地及非机动车停车位、无障碍停车位等设施，提供有效的遮阳避雨室外活动场所，体现建筑人文关怀。

(底层架空通风示意图)

高效节能建筑体系：项目通过采用系统节能技术措施包括建筑节能系统、空调节能系统、电气节能系统等方面，实现整个项目全方面、多维度综合节能，积极贯彻践行节能减排绿色建筑设计理念。

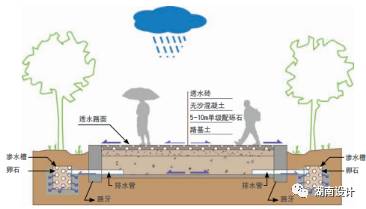

(透水型路面用水计量示意图)

可再生能源利用：宿舍及食堂设置集中生活热水供应,由设置在屋顶的太阳能集热器及空气源热泵共同提供热源，太阳能热水系统设置在综合管理服务楼屋面，集热器面积324㎡（满铺）。太阳能热水系统采用强制循环换热方式，屋顶设置热水箱及热水加压泵，控制加压泵扬程及设置减压阀的方式以保证冷水热水的压力相对稳定，采用机械循环管道系统。热水系统采用编程控制措施优先使用太阳能加热。最大小时热水量为4.0m3,热水系统设计小时耗热量为411582KJ/h。

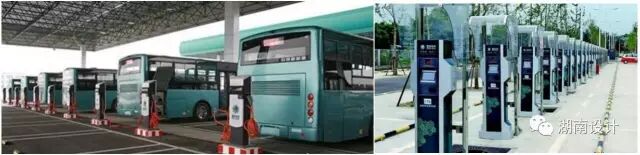

同时结合项目特点，在公交停车区域相应设置太阳能光伏发电系统，太阳能电池组件868块，装机功率为230kWp，用于公交车充电使用。

(乘客候车廊太阳能光伏充电桩)

专家点评

该项目不以绿色建筑星级评定为目的，各设计阶段贯穿“绿色设计”理念，综合考虑场地气候、资源条件，注重项目功能需求和使用特点，因地制宜采用了若干被动式技术，在建筑布局、改善热舒适性环境质量、建筑节能等方面综合效益明显。
